Posizionatore per saldature a tavola rotante

Posizionatori per saldature a tavola rotante

Brignoli s.r.l. progetta e realizza posizionatori a tavola rotante per vari tonnellaggi.
Disponibili per vendita o noleggio garantisce massima serità, prodotti affidabili e sicuri. I nostri posizionatori sono in grado di supportare un tonnellaggio sino a 40.000 kg di cui 23.000 su tavola rotante verticale.
Inoltre, su richiesta possiamo progettare e realizzare progetti speciali basati su esigenze specifiche.

Per maggiori informazioni:

contattateci subito

BR 0301 PT

3.000 kg - 1.000 kg

DATI TECNICI

Portata Max tavola orizzontale 3.000 Kg
Portata Max in tutte le posizioni - 0°/120° 1.000 Kg
Momento torcente Max 500 Kg/m
Momento flettente Max 1.000 Kg/m
Velocita' rotazione tavola 0,05 - 1,5 RPM
Inclinazione tavola 0° - 120 °
Peso della macchina 2.200 Kg
Tensione di alimentazione 380V 50Hz 3f
Potenza installata 2,0 Kw
Massa per saldatura 800 A

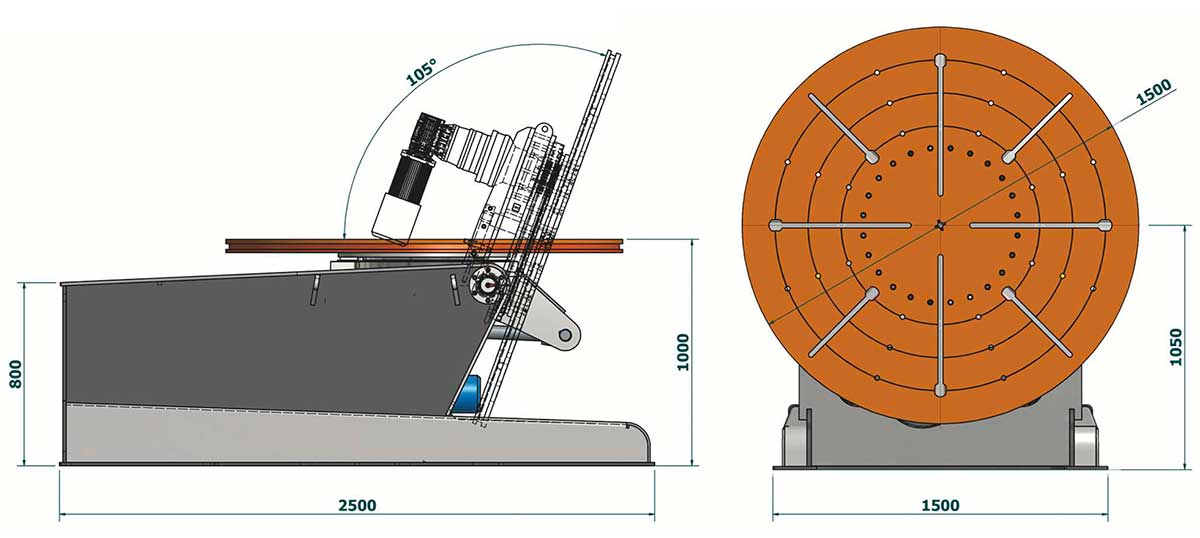

BR 0603 PT

6.000 kg - 3.000 kg

DATI TECNICI

Portata Max tavola orizzontale 6.000 Kg
Portata Max in tutte le posizioni - 0°/110° 3.000 Kg
Momento torcente Max 1.500 Kg/m
Momento flettente Max 3.000 Kg/m
Velocita' rotazione tavola 0,15 - 0,5 RPM
Inclinazione tavola 0° - 105°
Peso della macchina 3.000 Kg
Tensione di alimentazione 380V 50Hz 3f
Potenza installata 4,0 Kw
Massa per saldatura 1.000 A

BR 0804 PT

8.000 kg - 4.000 kg

DATI TECNICI

Portata Max tavola orizzontale 8.000 Kg
Portata Max in tutte le posizioni - 0°/110° 4.000 Kg
Momento torcente Max 1.500 Kg/m
Momento flettente Max 4.000 Kg/m
Velocita' rotazione tavola 0,15 - 0,5 RPM
Inclinazione tavola 0° - 110°
Peso della macchina 3.500 Kg
Tensione di alimentazione 380V 50Hz 3f
Potenza installata 5,0 Kw
Massa per saldatura 1.200 A

BR 1005 PT

- 10.000 kg - 5.000 Kg

DATI TECNICI

Portata Max tavola orizzontale 10.000 Kg
Portata Max in tutte le posizioni - 0°/105° 5.000 Kg
Momento torcente Max 1.500 Kg/m
Momento flettente Max 5.000 Kg/m
Velocita' rotazione tavola 0,015 - 0,5 RPM
Inclinazione tavola 0° - 105°
Peso della macchina 4.000 Kg
Tensione di alimentazione 380V 50Hz 3f
Potenza installata 5,0 Kw
Massa per saldatura 1.500 A

BR 1508 PT

15.000 Kg - 8.000 Kg

DATI TECNICI

Portata Max tavola orizzontale 15.000 Kg
Portata Max in tutte le posizioni - 0°/105° 8.000 Kg
Momento torcente Max 1.800 Kg/m
Momento flettente Max 8.000 Kg/m
Velocita' rotazione tavola 0,015 - 0,5 RPM
Inclinazione tavola 0° - 105°
Peso della macchina 4.600 Kg
Tensione di alimentazione 380V 50Hz 3f
Potenza installata 6,0 Kw
Massa per saldatura 1.500 A

BR 2000 PT

- 20.000 Kg | w 3.000 x 3.000 h 500

DATI TECNICI

Portata Max 20.000 Kg
Dimensioni w 3.000 x 3.000 h 500
Momento torcente Max 1.000 Kg/m
Momento flettente Max 12.000 Kg/m
Velocita' rotazione tavola 0,025 - 0,7 RPM
Peso della macchina 4.500 Kg
Tensione di alimentazione 380V 50Hz 3f
Potenza installata 1,2 Kw
Massa per saldatura 1.200 A

BR 2010 3X

20.000 Kg - 10.000 Kg

DATI TECNICI

Portata Max tavola orizzontale 20.000 Kg
Portata Max 0°/90° 10.000 Kg
Momento torcente Max 2.000 Kg/m
Momento flettente Max 10.000 Kg/m
Velocita' rotazione tavola 0,02 - 0,4 RPM
Inclinazione tavola 0° - 115°
Sollevamento tavola 900 mm
Peso della macchina 7.700 Kg
Tensione di alimentazione 380V 50Hz 3f
Potenza installata 8,0 Kw
Massa per saldatura 2.000 A

BR 2010 PT

20.000 Kg - 10.000 Kg

DATI TECNICI

Portata Max tavola orizzontale 20.000 Kg
Portata Max in tutte le posizioni - 0°/110° 10.000 Kg
Momento torcente Max 2.000 Kg/m
Momento flettente Max 10.000 Kg/m
Velocita' rotazione tavola 0,02 - 0,4 RPM
Inclinazione tavola 0° - 110°
Peso della macchina 6.000 Kg
Tensione di alimentazione 380V SOHz 3f
Potenza installata 8,0 Kw
Massa per saldatura 2.000 A

BR 2515 PT

25.000 Kg - 15.000 Kg

DATI TECNICI

Portata Maxtavola orizzontale 25.000 Kg
Portata Maxin tutte le posizioni - 0°/110° 15.000 Kg
Momento torcente Max 2.000 Kg/m
Momento flettente Max 15.000 Kg/m
Velocita' rotazione tavola 0,02 - 0,4 RPM
Inclinazione tavola 0° - 110°
Peso della macchina 7.000 Kg
Tensione di alimentazione 380V 50Hz 3f
Potenza installata 10,0 Kw
Massa per saldatura 2.000 A

BR 4000 PT

40.000 Kg | w 2.000 x 2.000 h 800

DATI TECNICI

Portata Max 40.000 Kg
Dimensioni w 2.000 x 2.000 h 800
Momento torcente Max 2.600 Kg/m
Momento flettente Max 20.000 Kg/m
Velocita' rotazione tavola 0,015 - 2,00 RPM
Peso della macchina 3.000 Kg
Tensione di alimentazione 380V SOHz 3f
Potenza installata 6,0 Kw
Massa per saldatura 1.200 A

BR 4023 PT

40.000 Kg - 23.000 Kg

DATI TECNICI

Portata Max tavola orizzontale 40.000 Kg
Portata Max in tutte le posizioni - 0°/90° 23.000 Kg
Momento torcente Max 6.440 Kg/m
Momento flettente Max 23.000 Kg/m
Velocita' rotazione tavola 0,015 - 0,5 RPM
Inclinazione tavola 0° - 90°
Peso della macchina 13.000 Kg
Tensione di alimentazione 380V 50Hz 3f
Potenza installata 10,0 Kw
Massa per saldatura 2.000 A
